由来：数据链路层负责的主要是关于如何传输数据的问题，考虑的是一个点到点的问题。但是，现实中许多网络传输都是多点对多点的，这就涉及到如何共用信道的问题。前面在物理层已经介绍过TDM等方法，但是其仍有许多信道资源上的浪费，因此在MAC层，根据流量来进行更高效的介质访问控制。

解决的问题：管理网络中多个站点如何共享传输介质的问题

信道分配问题

静态分配方法

基本不可取，因为网络的流量一般具有突发性，因此忽略该方法

动态分配方法(有线传输)

ALHOA协议

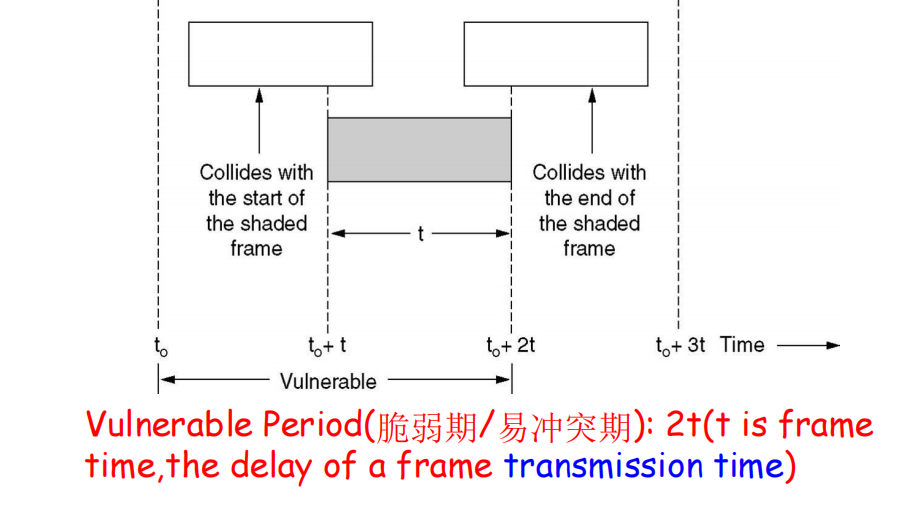

纯ALHOA

核心思路：每个站点有了包就往信道上丢，反正没收到就重传
冲突期：2t（t是每个帧的传输延迟）图片描述

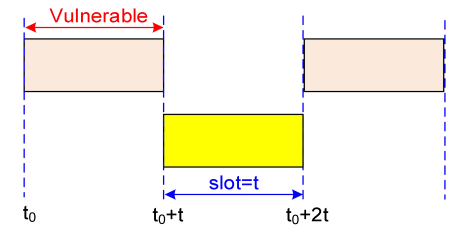

时隙ALHOA

核心思路：把时间按照帧的传输时延均分，传输只能在时隙的边界开始
冲突期：t
成功减少了冲突期
图片描述

CSMA协议

纯CSMA

核心思想：在发送前监听信道，可以减少冲突期。
工作过程：
1、如果信道空闲，按p的概率发送帧
2、如果信道忙，则等待
3、如果两个站点同时发帧，那么崩溃
4、崩溃后等待一段时间，重新发
冲突期：(传播时延)

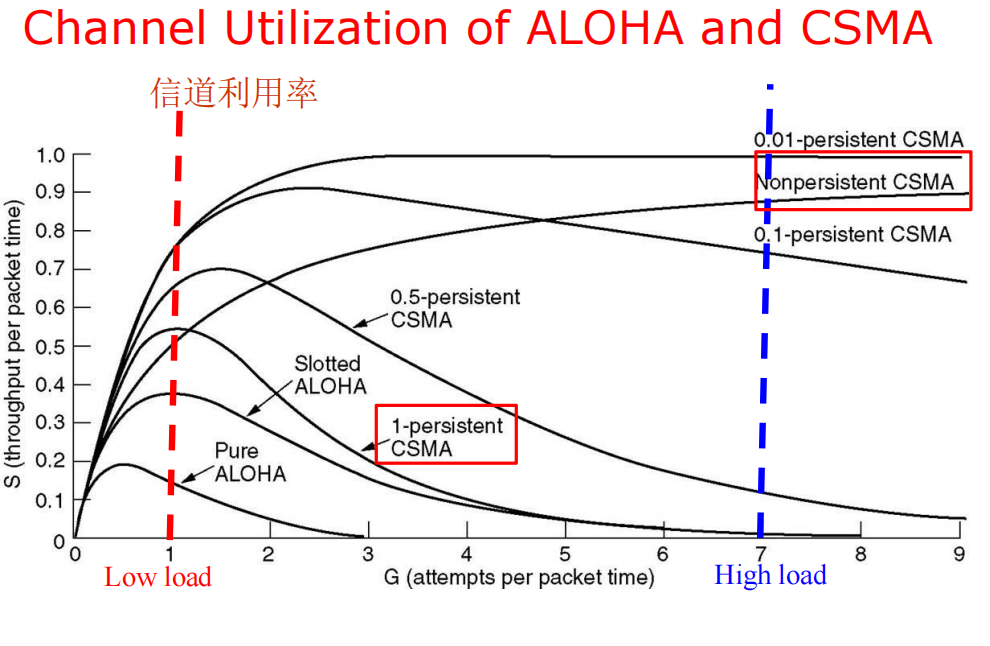

坚持CSMA和非坚持CSMA

非坚持CSMA：如果信道忙，那么等待随机时间后再发
坚持CSMA：如果信道忙，那么等到它空闲后，按照p概率发包，称为p-persist CSMA
图片描述

CSMA/CD(CSMA with collision detection)

核心思路：在CSMA的基础上，加入冲突检测。每当检测到冲突时，停止传输数据，并传输一个强化信号表示检测到冲突。然后退避一个随机的时间，再恢复传输
信道分为三个状态：冲突，传输，空闲
获得冲突状态至少也需要2的时间
指数退避算法：
1、从中随机选取一个数r， $尝试次数，$
2、退避时间=
工作过程：
1、载波监听：一边发送包，一边监听冲突
2、冲突检测：经过至少2以后，收到非自己发送的数据后，停止发送数据，并发送强化信号
3、随机退避，调用指数退避算法

## 动态分配方法（无线传输）

无线传输的新问题

1、冲突检测困难，发送方有固定的范围，超出范围外的没法检测冲突
2、容易发生干扰

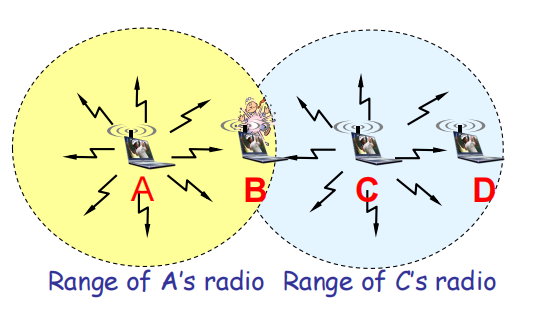

3、隐藏终端问题，A和C同时发给B，此时A和C互相无法看到，那么在B处发生冲突
图片描述

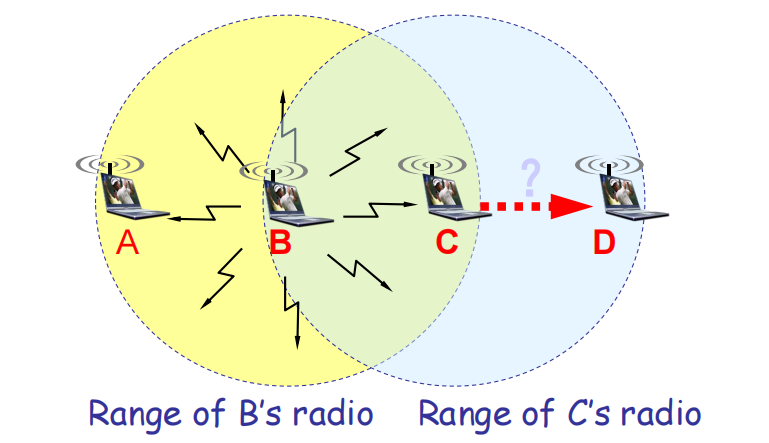

4、暴露终端问题，假设有四个节点A、B、C、D排列成一条直线，其中B正在给A发送数据。
问题核心：C能够听到B的传输信号，并因此误以为如果自己此时向D发送信息会造成冲突。但实际上，B和D之间没有重叠的通信范围，也就是说，B向A的数据传输不应该阻止C向D的数据传输。
图片描述

解决方法

MACA协议

工作过程：
1、发送方发送一个RTS（Request To Send）帧到地址，代表预约请求发送
2、接收方回复一个CTS（Clear To Send）帧个发送方，代表允许发送
3、发送方接收到CTS之后，发送数据帧
4、接收方返回ACK帧
5、如果未接收到CTS，那么调用指数退避算法，然后重新发送RTS
RTS(S to R) ->CTS(R to S) ->DATA(S to R)-> ACK(R to S)

CSMA/CA协议

工作过程：
发送方：
1、监听信道，要确保信道中有DIFS的时间是干净的，然后进入退避状态
2、随机退避，在信道不干净的时候暂停。只有干净的时候开始计数，等到计数为0的时候，发送帧
3、如果没有收到ACK帧，增加退避时间，重复2
接收方：
只要接收完成，那么在等待SIFS时间确保信道干净后，发送ACK帧
其中，DIFS的时间大于SIFC的时间（重要），为了确保发送ACK的优先级高于发送数据帧

另外，每个发送的帧都带有NAV信息，能够让其他站点知道信道大概需要被占用多久
为了防止高误码率，可以采用段突发机制，将帧分成很小的块，减小重传的可能性。从而使得传输更快

TXOP技术的使用：
使得高速站点的发送的更加的公平。
计算方法：c = ci/n，每个速度除以总的站点数就行了
不适用TXOP则是每个站点的加权平均数

MAC层协议的评价指标

低负载：时延越低越好
高负载：吞吐量越高越好

IEEE 802层

物理层（Physical Layer）

信号编码/解码：负责将数据转换为适合通过传输介质发送的形式，以及接收时将其转换回数字信息。
比特传输/接收：处理实际的数据位在物理媒介上的传输与接收过程。
传输介质和拓扑结构：定义了使用何种类型的电缆或无线技术来传输数据，以及网络的物理布局。

MAC子层（Media Access Control 子层）

1. 基本工作原理：广播与寻址

以太网是一种广播型网络，当一个站点（station）发送数据时，信号会沿着共享的总线向所有方向传播，网络上的每一个站点都能收到这个信号。

寻址 (Addressing): 为了让数据能准确送达，每个数据帧都必须包含一个目的MAC地址。
接收机制: 网络上的所有站点都会检查帧的目的地址。只有目的地址与自身MAC地址匹配的站点才会完整地接收并处理该数据帧，其他所有站点则会忽略它。

2. 介质访问控制：CSMA/CD

为了解决多个设备在共享信道上同时发送数据造成的冲突（collision）问题，以太网采用了一种名为 CSMA/CD (载波侦听多路访问/冲突检测) 的协议。

CSMA/CD 工作流程

侦听信道 (Listen before talking): 在发送数据前，设备会先监听信道，确认是否空闲。
等待并发送 (Talk if quiet): 如果信道持续空闲超过一个帧间间隔 (IFG - Inter-Frame Gap) 的时间，设备就立即开始发送数据。
- IFG: 在10Mbps以太网中，标准IFG为9.6µs（即发送96个bit所需的时间），用于让接收方有时间从接收模式切换回发送模式。
忙则等待 (Wait for quiet before talking): 如果侦听到信道正忙，设备会持续监听，直到信道变为空闲，并再等待一个IFG的时间后，立即发送。
边发边听 (Listen while talking): 在发送数据的整个过程中，设备会持续监听信道，以检测是否存在冲突。

冲突处理机制

检测到冲突: 如果在发送时检测到冲突（收到的信号与发出的信号不一致），立即停止发送数据。
发送Jam信号: 发送一个 32 bits (4 bytes) 的 Jam 信号，这是一个特殊的信号模式，目的是加强冲突信号，确保网络上所有设备都能检测到此次冲突。
指数退避算法 (Exponential Backoff):
- 所有发生冲突的设备都会停止发送，并各自计算一个随机的退避时间。
- 退避时间的计算公式为 R × Slot Time，其中 Slot Time (时隙) 固定为 51.2µs，R 是一个从 [0, 2^k - 1] 范围中选取的随机整数。k 是冲突的次数，但最大不超过10。
- 等待完各自的随机时间后，设备会回到第1步，重新尝试发送。
放弃发送: 如果一个帧连续冲突16次后仍未成功发送，设备将放弃发送该帧并向上层报告错误。

3. 以太网帧结构

以太网帧定义了数据在网络上传输的标准格式。历史上存在DIX Ethernet和IEEE 802.3两种略有差异的格式，主要区别在于Type/Length字段的定义。

字段	字节数	功能描述
Preamble (前导码)	7	一系列交替的1和0 (`101010...`)，用于接收端进行时钟同步。（物理层加的）
SOF (帧起始定界符)	1	`10101011`，明确标识帧的开始。
Destination Address	6(48位)	接收方的MAC地址。
Source Address	6(48位)	发送方的MAC地址。
Type / Length	2	DIX格式: 表示上层协议类型 (如 `0x0800` 代表IP)。802.3格式: 表示数据字段的长度。
Data	46-1500	承载的实际数据。如果数据不足46字节，则需要用Pad字段填充。
Pad (填充)	0-46	当数据字段不足46字节时，用于填充，以确保整个帧的最小长度。
Checksum (CRC)	4	循环冗余校验码，用于检测帧在传输过程中是否出错。

4. MAC 地址 (物理地址)

MAC地址是烧录在网络接口卡（NIC）上的全球唯一的硬件地址。

格式: 48位 (6字节)，通常用十六进制表示。
结构:
- 前24位: OUI (组织唯一标识符)，由IEEE分配给硬件制造商（如 00-60-97 属于3COM）。
- 后24位: 由制造商自行分配的序列号，确保每个网卡的地址唯一。
特殊地址:
- 广播地址: FF:FF:FF:FF:FF:FF，发送到此地址的帧会被网络上所有设备接收。

5. 帧长度限制

以太网规定了帧的最小和最大长度，这对于协议的正常运作至关重要。
==这部分必须要背下来==

最大帧长：1518 字节

这个限制主要源于早期硬件（1978年）的RAM成本高昂，限制了设备缓存整个数据帧的能力。
它由1500字节的最大数据负载加上18字节的头部和校验和组成。

最小帧长：64 字节

这是确保冲突检测机制能够正常工作的关键。
原因: 在一个最大尺寸的以太网中，信号从一端传播到最远端再返回所需的最长时间（即Slot Time, 2τ ≈ 51.2µs），就是设备能够检测到冲突的最晚时间点。
为了确保发送方在发送完一帧之前一定能检测到可能发生的冲突，帧的传输时间必须大于等于这个Slot Time。
51.2µs 的时间在10Mbps以太网上传输的数据量为 10Mbps × 51.2µs = 512 bits = 64 bytes。
因此，任何以太网帧都必须至少有64字节长。如果数据部分不足46字节，就必须用Pad字段填充至46字节，以满足最小帧长要求。

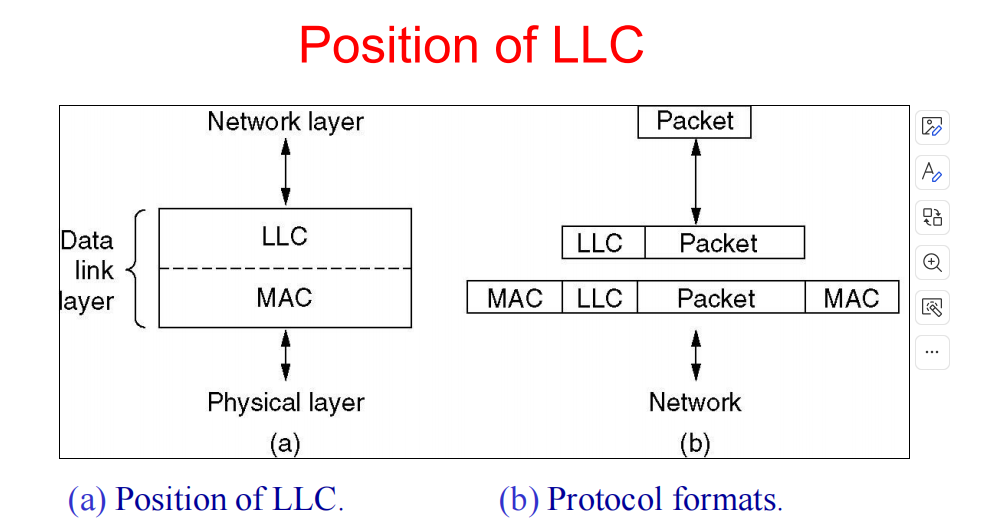

LLC子层（Logical Link Control 子层）

隐藏MAC层差异，提供统一接口给网络层：LLC子层向网络层提供了标准化的服务接口，使得即使底层的MAC协议不同，上层的应用程序也不需要关心这些差异。
流量控制和错误控制：确保数据能够按照正确的速度传输，并且在发生错误时可以采取适当的措施进行恢复。
通过网桥互连局域网：允许不同的局域网通过网桥连接起来，形成更大的网络结构。

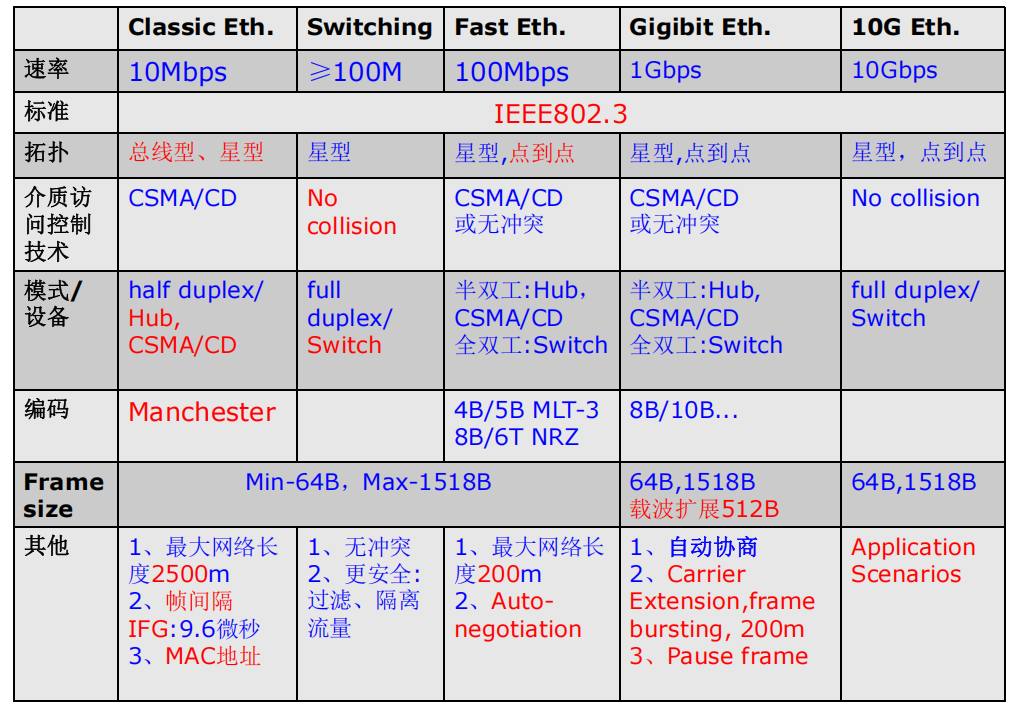

以太网

图片描述

特别说明：MDU大小为1500bytes，为了网络层计算中特此备注

设备

设备方面，有集线器和交换机两种，集线器是形式上星型，逻辑上总线型，交换机是形式上和逻辑上都是总线型。使用交换机可以消除冲突，所以不需要CSMA/CD了

自动协商机制（FAST往上都有）

在FAST以太网往上，都有这个机制，说白了就是和接收方约定，使用哪个速度进行传输

载波扩展（GB往上）

为了解决高速以太网中传输距离过短这个条件，就使用了这个技术，说白了就是确定一个最小帧长，没达到的时候就用冗余的信息填充

最小帧长的计算

必须要使得总帧的发送时长大于等于RTT，即
但是对于较快的网络来说，这样的方法实在有些浪费。所以为了减少浪费，下面又推出了帧突发机制

帧突发（GB往上）

允许发送者发送多个帧的连接信息，第一个帧携带额外的冗余信息，剩下的不用。但是只有连续的帧才能这样
然后设置了一个最大的多帧长度，防止一直连接下去。

暂停帧（GB往上）

由于千兆以太网网上太快了，很可能造成缓冲区溢出，所以必须进行流量控制。
采用暂停帧的方法，如果接收方处理不过来了，那么就发送一个暂停帧，让它缓一缓再发。

网桥

作用

用来连通不同的LAN

表项内容

目的地址
接口

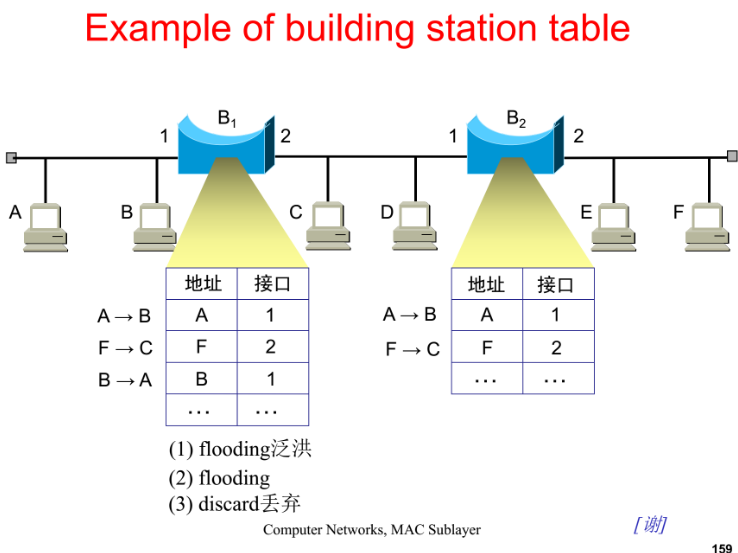

后向学习算法（必考）

工作过程：
1、收到帧，储存到缓存中
2、查找过去的表
3、根据收到的帧中的源地址信息和表信息，如果源地址和目的地址来源于同一个LAN，那么丢弃该帧
4、反之将其发送到对应的端口。
5、将受到的帧中的端口和源地址添加到查找表中
6、如果查找表中没有目的地址的端口，那么泛洪（所有端口转发）

生成树算法

只需要知道它用来解决冗余拓补中，容易出现环导致广播风暴的问题就行

VLAN

在交换机中，标记每个端口的“颜色”，相同端口进入的帧，只能传给相同颜色的端口，这样就构建了VLAN

特别注意：VLAN交换机也可以和非VLAN交换机同时工作，只需要在非VLAN交换机收到含有VLAN ID的帧的时候，无视掉就行了
